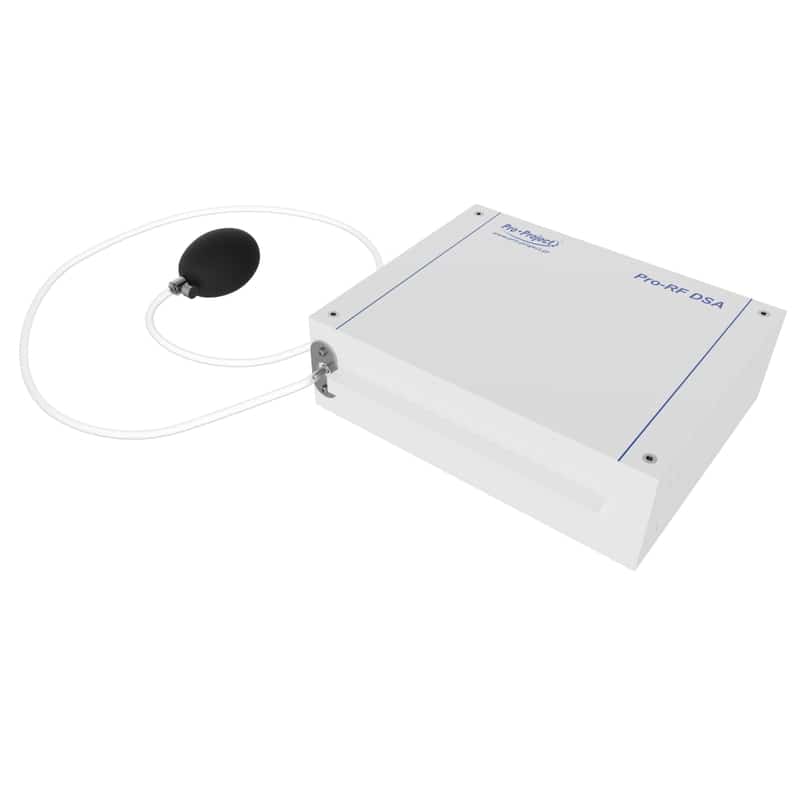

Pro-RF DSA (Digital Substraction Angiography)

A special phantom for Quality Assurance of Digital Subtraction Angiography Equipment (DSA) according to IEC 61223-3-3 and DIN6868/Parts 8, (2007) and 54. The phantom contains a movable insert with aluminium strips to simulate blood vessels. This insert can removed via pneumatic system from a safe distance during exposure.

Brand

Model

Pro-RF DSA

Code

PRO02-108

Add to Quote

A special phantom for Quality Assurance of Digital Subtraction Angiography Equipment (DSA) according to IEC 61223-3-3 and DIN6868/Parts 8, (2007) and 54. The phantom contains a movable insert with aluminium strips to simulate blood vessels. This insert can removed via pneumatic system from a safe distance during exposure.

It can be used to measure:

  • Artifacts
  • Dynamic range
  • Logarithmic errors
  • Contrast media sensitivity



Features

Complies with:

  • IEC 61223-3-3
  • DIN 6868/Parts 8, (2007) and 54
  • CE certified
  • the manual provides detailed guidelines for carrying out each test, results assessment and registration

Technical Data

Technical Data (can be modified to customer specifications):

  • Overall dimensions: 200 x 170 x 59 mm
  • Total PMMA thickness in the test area: 57 mm
  • Dynamic 7 steps wedge of copper with thicknesses from 0.2 mm to 1.4 mm arranged perpendicular to the longitudinal direction of the insert
  • Additional step from 1.4 mm to 0.2 mm for compensation test
  • Additional step from 0.0 mm to 0.2 mm
  • Movable PMMA insert with 4 aluminum strips (0.05, 0.1, 0.2, 0.4 mm), purity 99.5%, simulating different vascular densities
  • Pneumatic 6 m hose with a valve allowing for remote movement of the insert in both directions

Measurements

Overall Dimensions: 200 x 170 x 59 mm
